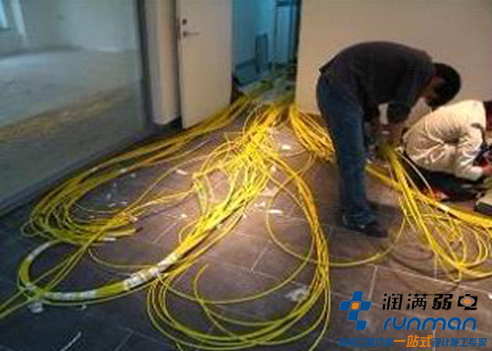

KTV綜合布線，以期總結一些通用的布線經驗和不完善之處，能夠?qū)ψ约阂院蟮墓ぷ饕约捌渌撔袠I(yè)工作者提供一些借鑒。KTV綜合布線主要分為兩大部分，一是每個包廂內的音響設備、點歌設備、燈光設備和顯示設備之間的鏈接，另一個是整個KTV的網絡建設，這其中又包括局域網建設和外網建設。在綜合布線過程中，需要部暗線，沒有辦法部暗線的也需要用硬材質的管子將其覆蓋，并且需采用同一568B標準不超過100米的網線。音響采用的是美國Bose音響，點歌系統采用的則是較先進的點歌系統。音響由潤滿的工作人員調試安裝，點歌系統已經嵌入到機頂盒中，所需做的是布局好網線以及安裝好管理軟件客戶端和服務器端。所有工作完成之后，經測試前臺可以正常開房，包廂也可以正常點歌，但是也有一些小問題經常出現。在這個過程中，我發現綜合布線并不一定要嚴格按照標準規范書實行，因?yàn)檫@樣可能會帶來額外的成本以及功能浪費，但是大多數過程都符合綜合布線的規范。

客戶需求

根據客戶所述，現總結如下：

（1）不需要網絡遠程管理功能；

（2）該KTV的WIFI免費共享，不需要計費功能；

（3）不需要網絡管理軟件；

（4）希望網絡建成后只需一個網絡管理員就能管理。

（5）點歌系統內部網絡要獨立于外部網絡。

（6）包廂在全部開啟的情況下，機頂盒點歌能流暢播放視屏；

（7）WIFI能滿足200個終端上網；

（8）要求光纖入網；

（9）服務器負載均衡。

設計方案

對ktv的結構和部署具體了解后在設計時，應遵循拓?fù)浣Y(jié)構的變化盡量減小對區域的影響。較常見的拓?fù)渲饕锌偩€拓?fù)洹⑿切瓮負洹h(huán)形拓?fù)洹?shù)形拓?fù)浜途W(wǎng)狀拓?fù)洹Ｔ谶@里，要分析出每種拓?fù)浣Y(jié)構的優缺點，以選出適合相應場合的拓?fù)浣Y(jié)構。

（1）總線型：采用主線傳輸作為共用的傳輸介質,將網絡中所有的計算機通過相應的硬件接口和電纜直接連接到這根共享總線上。優缺點總結：結構簡單、布線容易，但是共享總線的特性使得網絡性能受限且難以診斷故障點。

（2）環型：使用公共電纜組成一個封閉的環,各節點直接連到環上,信息沿著環按一定方向從一個節點傳送到另一個節點。優缺點總結：結構簡單，但只能單向傳輸且每個節點出現故障都會造成網絡癱瘓。

（3）樹型：類似于總線拓?fù)涞木钟蚓W(wǎng)拓?fù)洹?shù)型網絡可以包含分支，每個分支又可包含多個結點。優缺點總結：連接簡單，維護方便，但可靠性不高，任何節點或鏈路的故障都會影響整個網絡的運行。

（4）網狀型：節點間的連接是任意的，沒有規律可循。優缺點總結：系統可靠性較高，易擴展，但結構復雜，不易管理。

（5）星型：用一個節點作為中心節點，其他節點直接與中心節點相連構成的網絡。優缺點總結：控制簡單、故障診斷和隔離容易、方便服務，但需要耗費大量的電纜，且中央節點負擔重。

綜上所述，各網絡拓?fù)溆衅鋬?yōu)勢和劣勢。如何在眾多拓?fù)浣Y(jié)構選擇合適的，依據的原則是上節提到的邏輯設計目標。所以在這里選擇星型拓?fù)渥詈线m，雖然有耗費大中央節點負擔重的缺點，但在這樣的小型網絡中這樣的缺點并不明顯。
