一、線纜選型

弱電系統綜合布線設計涉及到視頻監控線路、廣播對講線路、報警線路、聲音監聽線路、網絡線路。它們的功能作用不同，選擇線纜的型號也不相同。

1. 攝像機視頻信號傳輸線纜常用的視頻傳輸線纜為75Ω系列的細同軸電纜，但是不同線徑的同軸電纜對視頻信號的衰減程度也是不一樣的，線纜越粗、衰減越小。同軸電纜系列的特性參數如表1所示。要求依據表1選擇線纜。電纜的線徑越粗則衰減越小，越適合長距離的傳播。

選擇線纜如下：當攝像機到子監控中心距離≤300米時，可選用SYV-75-3;當攝像機到子監控中心距離≤500米時，可選用SYV-75-5;當攝像機到子監控中心距離≤800米時，可選用SYV-75-7或SYV-75-9;當攝像機到子監控中心距離≤1000米時，可選用SYV-75-12;

2. 攝像機電源線電視監控系統中的電源線采用單獨布線，在監控室設置總開關，通過UPS電源，以對整個監控系統直接控制，一般情況下，電源線按交流220V布線，在攝像機端再經適配器轉換成直流12V。但是，有的攝像機是用5V或12V、24V的直流電，供電方式就不一樣了。

3. 使用帶電動云臺、電動鏡頭的攝像機裝置線纜帶電動云臺、電動鏡頭的攝像機裝置，除了上述視頻信號線、電纜線外，還要考慮現場解碼器與控制中心之間的傳輸線纜，一般采用2芯屏蔽通信電纜(RVVP)或3類雙絞線，UTP線芯截面積為0.3m㎡~0.5m㎡.

4. 報警及聲音監聽線纜監倉、樓道處的報警、監倉線纜一般選用4芯屏蔽通信電纜(RVVP)或3類雙絞線UTP，每芯截面積為0.5m㎡。

5. 廣播與對講線纜監倉、樓道、廠區等處設定廣播時，線纜的基本原則是：距離越長、線纜越粗。RS-485通信規定的基本通信距離是1200米，實際中工程中選用RVV-2/1.5的護套線，可將通信距離延長到2000米，廣播、對講情況可視距離的長短選擇不同的線纜、雙絞線。

6. 計算機網絡線纜計算機網絡線纜分為二類。一類垂直干線、樓宇之間選用光纜，另一類是水平干線選擇4對8芯屏蔽超5類線。根據監獄工程的實際情況，樓宇之間選擇了長飛光纖光纜有限公司的高級50μm/125μm的光纜。多膜光纜用于子監控到分監控中心，單膜光纜用于分監控中心到總監控中心。工作區到管理間選用4對/8芯超5類屏蔽雙絞線。

二、布線系統的設計

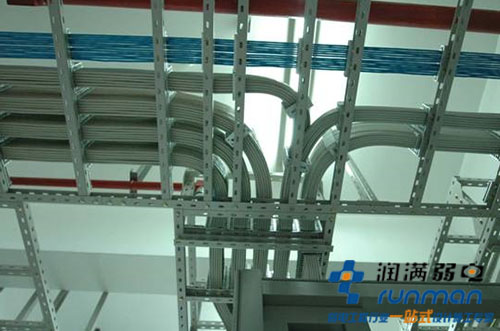

某監獄的布線系統分為視頻、廣播對講、監聽報警傳輸、數據傳輸。視頻傳輸、廣播、對講、監聽、報警傳輸線。依據綜合布線系統的規范和標準。設計為工作區子系統、水平干線子系統、垂直干線子系統、管理間子系統、設備間子系統、樓宇管理子系統。各個子系統分布合理、結構清晰。強、弱電分別布線走槽。下面了解介紹數據傳輸線。在數據傳輸過程中使用了多膜光纜、單膜光纜、屏蔽超5雙絞線。多膜光纜用于距離≤2000米的樓宇之間;單膜光纜用于距離>2000米的樓宇之間;屏蔽超5類雙絞線用于桌面至管理間。基本鏈路長度≤90米，信道鏈路長度≤100米。弱電信號在垂直干線、水平干線處，共走金屬線槽，部分地段共走PVC槽，進入監倉或工作區時，根據安全需要一般走暗埋管。在干警辦公的地方或施工困難才改為明槽。在線纜拐彎時，雙絞線保持10~15倍的曲率半徑，并在拐彎的地方套接PVC軟管或金屬軟管。光纜均走電纜溝，通過馬路時，經暗埋鐵管引進管理間。光纜拐彎時，保持15~20倍的曲率半徑。

布線施工時嚴格按照綜合布線系統設計規范的有關條款進行施工，布線施工時，針對不同地段和環境提出以下幾種要求，凡達不到要求的必須返工處理。

1.布明線槽的地方明線槽要求在不受外力作用的情況下，能夠保證10~15年的使用期，因此對不同規格的槽提出不同的安裝要求：

(1)線槽規格小于25㎜×30㎜時，每間隔15㎝～25㎝距離,安裝一個固定螺釘；

(2)線槽規格小于50㎜×50㎜時，每間隔15㎝～30㎝距離,安裝二個固定螺釘,且要求錯位安裝；

(3)線槽規格小于30㎜×100㎜時，每間隔15㎝～30㎝距離,安裝三個固定螺釘,且要求錯位安裝；

(4)金屬明槽原則上使用托架安裝(托架每間隔1米～1.5米距離)，不能安裝托架的地段，每間隔15㎝～30㎝距離,安裝三個固定螺釘,且要求錯位安裝；

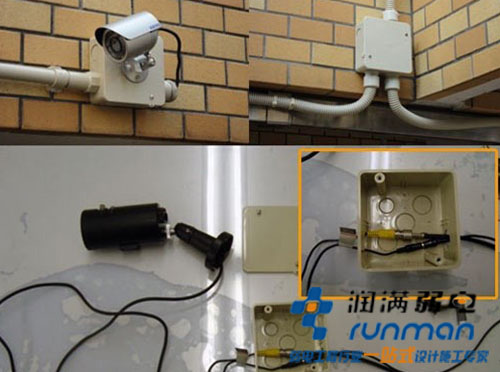

(5)當布管時出現“S”型“Z”拐彎時均安裝過線盒，不易拐彎時使用軟管。

2.布暗管的地方攝像機、廣播、對講、監聽、報警點的線槽均采用暗埋布線。如果原先已有預埋管，能夠利用的盡可能利用起來。不能利用時，再破墻開槽設立預埋管。對承重墻體原則上一律不能開槽，打洞，但部分地方，因施工的特殊需要，甲、乙雙方共同協商、考慮，開較淺的槽。不允許打洞。

3.垂直干線走線

垂直干線走線時，利用已有的弱電井、弱電管道。線纜在弱電井、弱電管道中。不允許扭結、不允許交*，必須保持平直。每間隔1.5米左右捆扎一次，使用“U”型夾固定，消除線纜受重力作用產生的位移。

4.布線的其他要求某監獄布線涉及到電視監控線、廣播對講線、監聽線、電源線、報警線、網絡線等。對布線的要求：

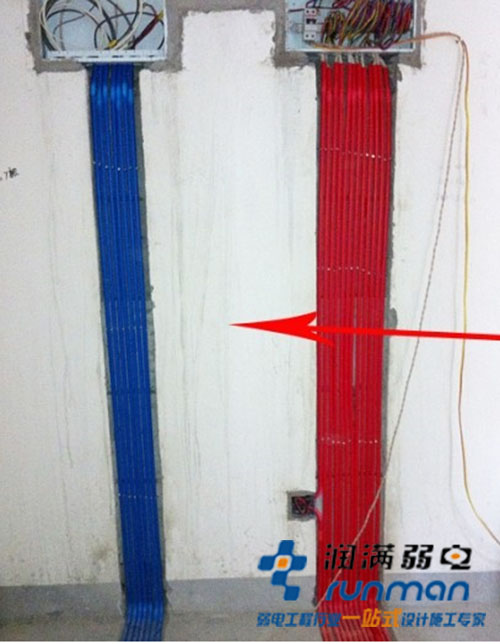

(1)強電與弱電分開布線，走各自的管路;

(2)強電與弱電管路在水平方向同向走線時保持10㎝～30㎝的距離;

(3)強電與弱電管路垂直交*時，各自套管，以避免強電對弱電的干擾;

(4)各種線的兩端均作標記;

(5)信號線、視頻線中間不允許有端接點;

(6)電源線原則上中間不允許有接續點，萬一出現時必須加過線盒;

(7)信號線、數據線、電源線等在各自的槽管中要平直，沒有扭曲、打結的現象;

(8)軟管與硬管連接時，軟管、硬管進槽時要牢固、可靠。各種線纜布敷后，均按布線標準的要求，對其性能進行測試并符合規定的技術指標。
