莆田帝寶花園酒店共有312 間客房，酒店共22 層，1 層是大廳，2-4 層是飯店及會議廳，5 層到21 層是客房。機房在酒店的3 層。酒店內每層有豎井配電間。每層南北各9 個房間，每層計18 個房間，房間之間的墻體較厚。酒店經過市場調研，最終選用D-Link 公司的產品DWS-3024 無線交換機和DWL-3500AP 的無線覆蓋解決方案。

經過前期測試，大廳、餐廳和會議廳，每層安裝2 臺DWL-3500AP。客房從5-21 層，共17 層，每層安裝3 臺DWL-3500AP，全樓共安裝59 臺DWL-3500AP。在3 層的機房安裝3 臺DWS-3024 無線交換機，在7、10、13、16、19 分別安裝一臺DES-3550 交換機做樓層的接入，每臺DWL-3500AP 分別就近接入到DES-3550，DES-3550 匯聚到機房的核心交換機DES-6500，3 臺DWS-3024 通過千兆網絡連接到DES-6500。每臺

DWL-3500AP 通過有線網絡連接到DWS-3024，DWS-3024 控管59 臺DWL-3500AP。

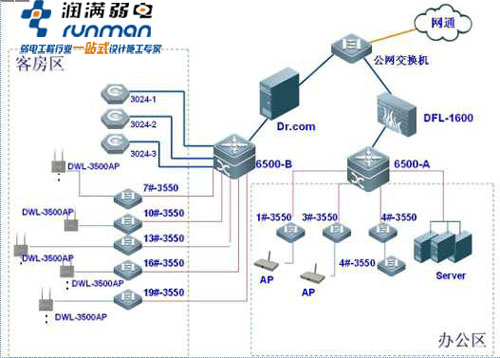

拓撲圖：

方案優勢及特點

1. 管理方便

對AP 進行統一配置，并可統一監測。可一次對所有AP 完成配置，并能實時監測所有AP 的工作狀態，如果出現問題，可及時發現。如果AP 出現故障不能正常工作，可以用新品更換故障設備，就像換燈泡一樣簡單，不需要做任何額外配置即可讓新AP 投入工作，大大節省了網絡故障恢復時間。

對AP 進行統一信道分配。相鄰無線設備選擇非重疊信道是很重要的，在這個方案里，可以選擇自動分配信道，讓設備根據相鄰設備的信道使用情況來智能選擇信道。

對AP 進行統一升級。一次操作，對所有AP 進行統一軟件升級。

2. 易擴展

隨著業務規模的擴大，網絡都會按需進行擴充，此方案具備良好的擴充性，能夠讓網絡按照需要靈活的擴展。

3. 安全性高，DWL-3500AP 支持64/128/152 位WEP 數據加密，支持WPA/WPA2 安全；每個RF 頻率的多個SSID，能夠讓辦公網絡和提供給客戶上網的網絡有效分隔，以保證安全。

4. 配合DWS-3024 無線交換機，可在網絡中實現高速無縫三層漫游。

實施效果

酒店應用DWS-3024 和DWL-3500AP 的解決方案后，可以為酒店內的客人提供無線網絡的接入服務，網絡自開通到現在已近兩年時間，系統非常穩定，無客戶投訴，網絡維護成本低。系統非常穩定，無客戶投訴，網絡維護成本低。同時為以后酒店無線覆蓋可以陸續開通無線電話、無線對講機、無線監控等應用，更加提高酒店的網絡服務，使投資得到更大的回報。
